技術情報（曲げデータ）

＊このデータは参考です。パンチＲ・材料等により変動しますので、曲げテストをお勧めします。

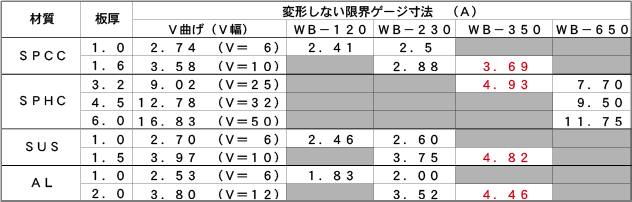

●ピアス穴近傍の曲げ

ピアス穴が変形しない限界ゲージ寸法は、Ｖダイに比べウイングベンドの方が、厚板になるほど有効。又、ピアス穴周辺へのキズ及び、肩Ｒでの食い込むような曲げキズがワークに付かない。外観上良好。斜め曲げ・・・両サイドの膨らみが無く曲がるのも特徴

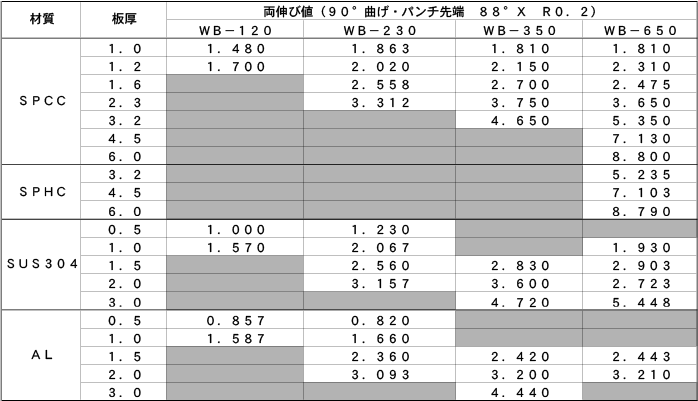

●曲げ伸び値

※　両伸び値＝（Ａ＋Ｂ）－Ｌ	（各タイプ別仮想Ｖ幅）ＷＢ-120・・・Ｖ6- ＷＢ-230・・・Ｖ10 ＷＢ-350・・・Ｖ16 ＷＢ-650・・・Ｖ25
曲げ伸び値については、薄板以外は板厚に対する適正Ｖ幅による曲げ伸び値より、若干伸び値が小さくなっている。薄板の伸び値が、Ｖダイ曲げに対し数値が大きいのは、ウイングベンドの仮想Ｖ幅が、板厚に対する適正Ｖ幅より大きい為。

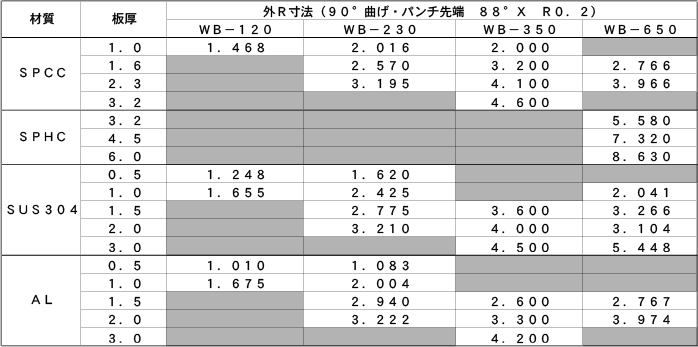

●製品外Ｒ

外Ｒ寸法は、伸び値と同様に薄板以外は、板厚に対する適正Ｖ幅による外Ｒ寸法より、若干数値が小さくなっている。Ｖダイは下型と上型の挟み込みで角度・精度を出すが､ＷＩＮＧＢＥＮＤは上型先端パンチを包み込む曲げの為､内Ｒの仕上がりが綺麗になる。		（最大パンチ形状と板厚の範囲）ＷＢ120・・・先端パンチ1.0Ｒで板厚1.2ｔまで可能ＷＢ230・・・先端パンチ3.0Ｒで板厚1.6ｔまで可能ＷＢ350・・・先端パンチ3.0Ｒで板厚2.6ｔまで可能ＷＢ650・・・先端パンチ10.0Ｒで板厚2.6ｔまで可能

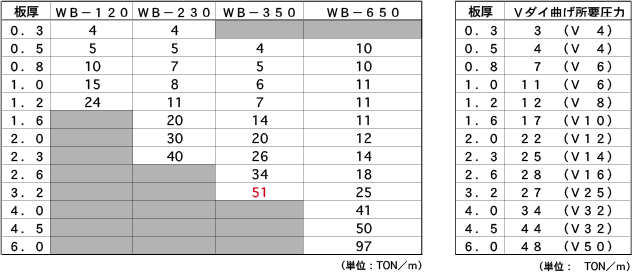

●曲げ所要圧力

ウイングベンド加工の場合、曲げ圧力のピークは、曲げ角度１１０°～１３０°の辺りにあり、その圧力は、９０°加工時の圧力の約２～３割増しになっている。

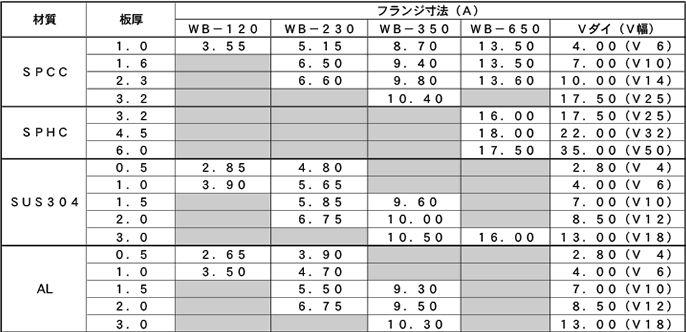

●加工可能最小フランジ長さ（ショートフランジ）

加工可能最小フランジ長さについては、板厚範囲の中間から厚板の加工に対し、Ｖダイによる曲げより短いフランジ加工が可能である。特に厚板についてのメリットが大きい。又、Ｖダイによるショートフランジ加工は、一般的に板厚に対し、狭いＶ幅を使用するため、どうしても肩Ｒでの曲げキズが、かなり深くついてしまうが、ウイングベンドではそのようなキズがワークに付かない。
