汎用曲げ金型 ウイングベンド

トレースフォーミング方式を採用した全く新しいダイシステム

基本解説

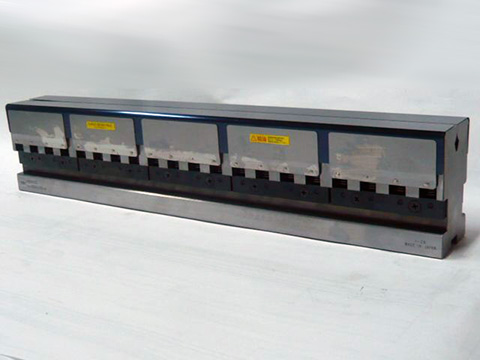

ウイングベンド

金型交換が殆ど不要
キズなし加工を実現
従来金型にないパフォーマンスも発揮します
厚板用もご用意しました NEW!

驚異のユニバーサルアングル。ベンディング金型の新しい常識、新開発「ウイングベンド」ダイシステム。
金型交換が殆ど不要のためスピーディーで経済的なプレスブレーキ作業が実現します。
ウイングベンド ウイングベンドテクニカルサイトへ(別ウィンドウが開きます)
動画再生 ウイングベンド

動作説明/仕様

●加工前
金型がフラットな状態で、ワークを任意の位置に正確に乗せることができます。
加工前
●加工開始
ワークの根本をしっかりとホールド。鈍角でもきれいに曲がり、ワークも傷めません。
加工開始
●ウイングベンド加工
90°まで任意の角度での加工が、高い繰り返し精度で行えます。
ウイングベンド加工


●ひとつのウイングベンド金型で幅広い板厚の曲げ加工が可能
ウイングベンド加工イメージ
●驚異的なショートフランジ加工を実現
●曲げキズが付きません(アルミ、SUSの保護シート材)
●曲げ際の穴やスロット形状が変形しません
●高精度な鈍角曲げ・はす曲・R曲げ加工を実現
●曲げの繰り返し精度の向上

加工例
加工後

●金型交換回数と設備コストを大幅にカット
板金工場において稼働時間の8割を占めると言われる金型交換ロスを、ウイングベンドは大幅に削減します。生産性、人件費、設備経費のどれに換算しても4〜5倍のメリットを提供します。

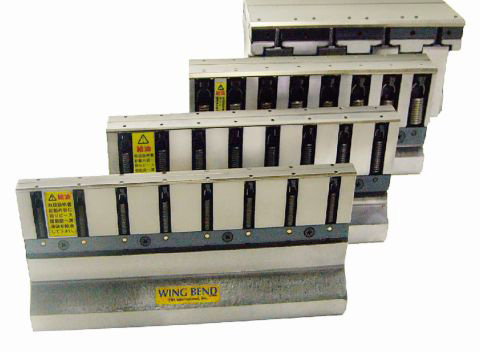

ウイングベンドシリーズ

ウイングベンド製品ラインアップ

型式
WB120
WB230
WB350
WB650

対応板厚

0.3~1.2 t

0.3~2.3 t

0.5~3.2 t

0.5〜6.5t
高さ
90
90
90
100
金型長さ
50mm/100mm/200mm>
金型耐圧
1000kN/m (100ton/m)

新開発 厚板用ウイングベンドシリーズ


従来の薄板用WING BENDの特長をそのままに、厚板用シリーズをR金型(上型)と共にラインアップしました。


型式
WB950
WB1300
WB1800
WB2500

対応板厚

6.5~9.5 t

6.5~13.0 t

6.5~18.0 t

6.5〜25.0t
高さ*
100
120
130
175
金型長さ
100

※各サイズについてはご要望・ご相談に応じます。

加工サンプル

【WB-1300】
ショートフランジ、穴際変形

下型:WB1300 所要出力:21ton
上型R:10mm 片伸び値:9.50mm
板厚:12mm ショートフランジ寸法:44mm
板幅:80mm 最小穴際寸法:27mm

動画再生

【WB-2500】
ショートフランジ、穴際変形

下型:WB2500 所要出力:26ton
上型R:20mm 片伸び値:21.5mm
板厚:25mm ショートフランジ寸法:80mm
板幅:50mm 最小穴際寸法:67.5mm

動画再生

【キズ比較】

V-90 下段/WB2500 下段

【薄板の大R曲げ】
上型Rにウイングが常に追従するので理想的な傷なし大R曲げが可能です。

下型:WB1300 材質:SUS304
上型R:20mm 所要出力:3ton
板厚:3mm
板幅:80mm
下型:WB2500 材質:SUS304
上型R:40mm 所要出力:2ton
板厚:3mm
板幅:80mm

金型/ホルダ

【R金型】
厚板曲げに不可欠なR金型(上型)として上型ホルダと
ラジアストップの組合せによりR6〜R45まで容易に構築
できるラジアスパンチを用意しました。

【上型ホルダ/ラジアストップ】
上型ホルダは機械取付方法に合わせ設計・製作します。

上型ホルダ TS-013-00 TS-014-00 TS-0150-00
対応R R6〜R12 R8〜R20 R18〜R45
ラジアストップ TS-021-060〜450(1mm毎)
上型ホルダ:TS-013-00
ラジアストップ:TS-021-100(R10)TS-013-00

上型ホルダ:TS-015-00
ラジアストップ:TS-021-200(R20)
TS-014-00


部 品

レール&プレート
芯出し冶具
レール&プレート + 芯出し冶具
レール&プレート 芯出し冶具

仕様/選定表

※詳細は以下より[仕様/選定表]PDFをダウンロードしてご参照ください。

解決事例

ショートフランジ寸法より小さな寸法で加工する場合の問題、
加工中に保護シートが破れてしまうという問題を解決!
ウイングベンドの解決事例集


▼ウイングベンドの、より詳しい解説はこちらへ

WING BEND テクニカルサイト
