機内用規格型 切屑移送・排出コンベア スパルコン-MT

規格化したユニットをお客様サイドで選択して組み合わせるニュータイプ。
大幅なコストメリットが特長です。

基本解説

機内用規格型 切屑移送・排出コンベア スパルコン-MT

個別設計不要で低コストを実現した機内用の規格型排出コンベア
ユニット説明
ビルトインユニットがお客様サイドで組立可能に。
各ユニットを標準化し、低価格、短納期を実現。

■スパルコンの構成4要素(ドライブユニット、スパイラルユニット、トレイユニット、スパイラルサポートユニット)を規格ユニット化し顧客様が機内コンベアを機械に合わせアレンジできるスパルコンMTシリーズをラインアップしました。

■規格ユニット化したため短納期、低価格を可能としました。

■各ユニットのみでのご注文も可能です。

ユニット構成

■ドライブユニット種別

駆動モータがスパイラル駆動軸側(チェーン式)と反駆動軸側(ダイレクト式)の2型式とシングルスパイラル用とツインスパイラル用の2型式、合計4型式のドライブユニットがあります。

■シングルスパイラル用主軸部分の保護に
ASD型 ASC型
■ツインスパイラル用
ATD型 ATC型

■スパイラルユニット

・スパイラルユニットは分割スパイラルを基本としていますが、3mまでは一本スパイラル(SDE型)となります。

・分割スパイラルは呼称長最大2mのスパイラルをボルトにて締結してご希望の長さに組立てられますので、在庫・搬送・組付・メンテナンスに最大の効果を発揮します。

■基本として下記の4型式から選定となります

●SDE型(駆動・排出スパイラル)<呼称長さ:〜2m>スパイラルが分割でない場合使用します。

●SD型(駆動スパイラル)<呼称長さ:1.5、2m>
 ドライブユニットに取付けられるスパイラルで一端がドライブ軸接続用カートリッジ、他端が
 分割スパイラル接続用穴が付属します。



●SE型(排出スパイラル)<呼称長さ:任意>
 排出最終段用のスパイラルで分割スパイラル接続用穴が片側に付属します。

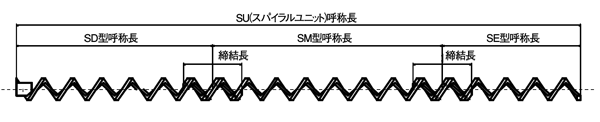

●SM型(中間スパイラル)<呼称長さ:2m>
 駆動スパイラルと排出スパイラルの間のスパイラルで両端に接続用穴が付属します。



■トレイユニット

・トレイユニットはトレイおよび取付フランジで構成されます。

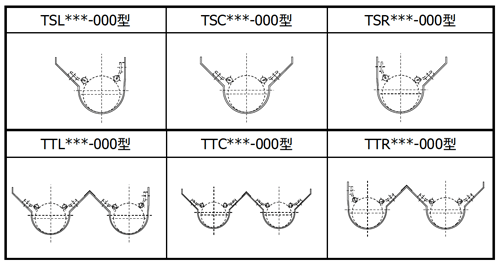

・トレイの断面形状としてシングルスパイラル用3型式、
 ツインスパイラル用3型式用意しました。
 ※長さは任意指定です。
・機械への取付ブラケットは4型式用意しました。

標準形状は6型式です

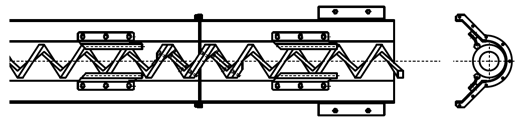

■分割トレイ

トレイは全長3mまでは1体形ですが、3mを超えると分割型となります。
・分割型の接続はパッキンを挟んでフランジとのボルト締結となります。

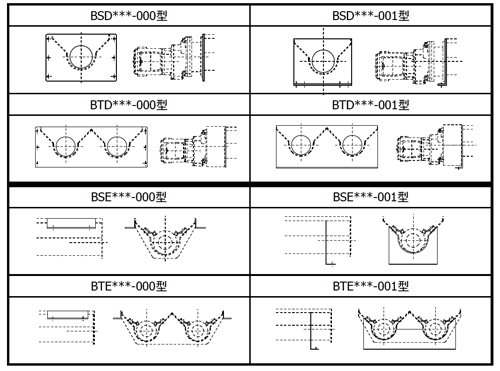

■ブラケット型式

ドライブユニット部側で2型式、排出部側で2型式となります

■サポートユニット

標準形状は下表1型式となります。(左右で1セット)

仕様/選定表

※スパルコンMTの仕様/選定表についてはお問い合わせください。

解決事例

価格安く目詰りの少ないフィルターの製作、
狭いスペースで使用するためコストを抑えたいというお客様のニーズに応えました!
スパルコンの解決事例集

よくあるご質問

自動排出の合理化、傾斜搬送、ピッチのコントロール、たわみについて、ユニット、搬送、パーツなどの質問にお答えします。
スパルコンに関するご質問
