【スパルコン】切屑排出・移送コイルコンベア
従来品にないパフォーマンスで切削加工の生産性を格段にアップ!

基本解説

SPALCON 切屑移送・排出コンベア

さまざまなご要望にお応えできる自由設計の機内/機外用排出コンベア


機内用/機外用の何れにも自由設計で対応
切屑の形状を問わず確実な排出
長寿命、メンテナンスフリー設計
機械や搬出方向の違いに対応する4種類のコンベア形態
各ユニットを標準化し低価格、短納期を実現
レトロフィットも可能


驚異的な耐久・信頼性

特殊スパイラル採用の洗練設計

分離・圧縮排出

水切り後の切屑を圧縮排出

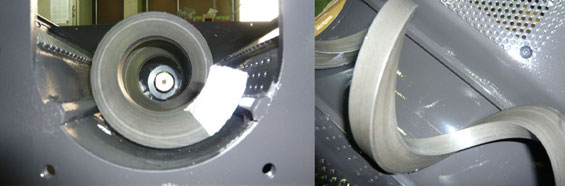

コアレス搬送

確実で効率的な稼働

さまざまな形状の切粉も一括移送 油や水分などと切粉を分離

山型レールとスパイラルにより切屑を絡むことなく直進させ、トレイ磨耗も極小化。

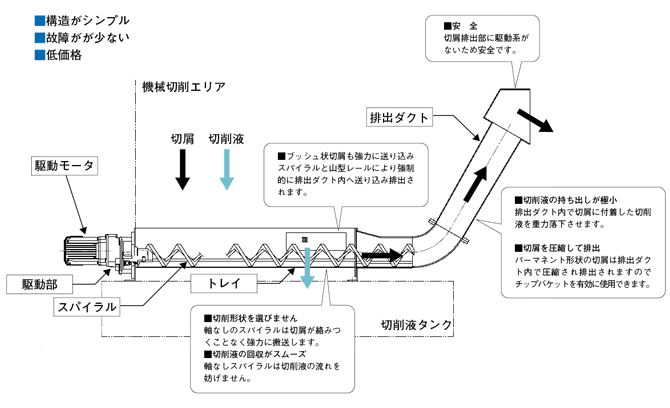

構造がシンプル、故障が少ない、低価格 部分紹介:駆動モーター、駆動部、スパイラル、機械切削エリア、トレイ、排出ダクト

型式/動作説明

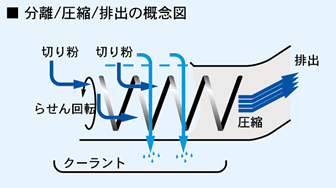

分離/圧縮/排出の概念図 機能面における大きな特長のひとつが切粉の適度な脱水と圧縮排出です。常時確実に送り込まれる切粉は排出課程で自然抵抗により圧縮が行われ、上昇に伴って脱水が行われます。

下記の基本形式や規格型からお客様の環境に合わせた設計開発を致します。個別のオリジナル設計にも対応可能ですので、お気軽にお問い合わせください。

■モータ前部型主に【マシニングセンタ系】
・前側モータ直結【01型】 ・前側モータオフセット【02型】
モーター前部オフセット型

■モータ後部型主に【旋盤系】
・後側モータ直結【03型】 ・後側モータオフセット【04型】
モーター後部下方取付型
モーター後部上方取付型

アプリケーション

■横型マシニングセンタ
センタートラフ用スパルコンM(ドラムフィルター付)

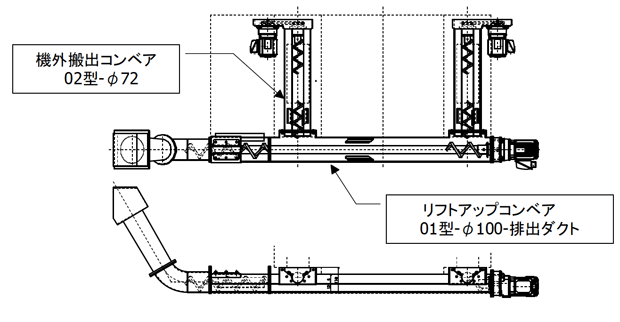

機外搬出コンベア 02型-72/リフトアップコンベア 01型-100-排出ダクト

■縦型マシニングセンタ

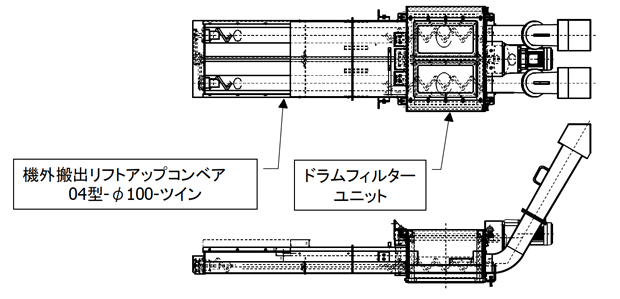

機外搬出コンベア 04型-100-ツイン/ドラムフィルターユニット

詳細仕様

※SPALCONは、自由設計のタイプであるため、詳細についてはお問い合せください。
 参考図をお出しします。

解決事例

価格安く目詰りの少ないフィルターの製作、
狭いスペースで使用するためコストを抑えたいというお客様のニーズに応えました!
スパルコンの解決事例集
