シャトル式切粉カバー(テレスコカバー)/工作機械周辺機器

薄い !軽い! 簡単メンテナンス!

【シャトルガード】軽量・高追従性を誇る切屑保護テレスコカバー
各種工作機械が稼働するときに飛散する切粉や切削液から機械を保護します。機械自体の動力(動作)を利用する性質上、いかに軽量でスムースであるか、高い耐久性を併せ持つかが重要な基準になります。

基本解説

シャトルガード

高速追従と高い耐久性を実現。
多様なニーズに応える柔軟な設計。

高速、高加減速に対応 コンパクト
高精度、高剛性
高メンテナンス性
特許取得済/特許申請済

東京精密発條の高性能テレスコカバーが、さらなる進化を遂げてニューラインアップを達成。新設計・新工法による軽量化、スムーズ、高耐久フリーメンテナンスなど、テレスコカバーの可能性を究めた新領域のパフォーマンスをお届けします。

特長

動作安定化設計

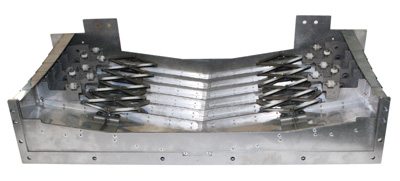

【Wパンタグラフ】
高剛性のパンタグラフを平行に2本装備することにより各カバーの平行同期運動を確保し動作の安定化を計っています。

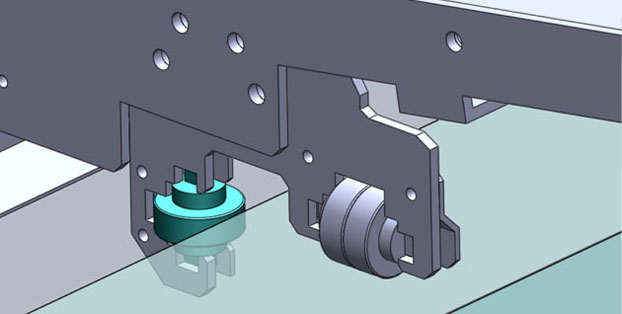

【ダイレクトローラホルダ&サイドローラ】
各カバーの補強フランジにダイレクトに装着したダイレクトローラホルダは、耐外力特性を大幅に向上し、長期の安定動作を確保します。また適所に配置したサイドローラはW駆動パンタグラフと相まって安定動作を確保します。

【溶接レス】
高性能リベットを多用し、溶接を極小にした溶接レスカバーは、溶接歪と修正がないため、部品形状精度を損なうことなく安定した動作性能を確保します。

動作中のショックレス化

各カバーに装備されたダンパーでショックレスカバー密着側に、カバーストローク端間で働くゴムダンパーを装備しています。

高メンテナンス性

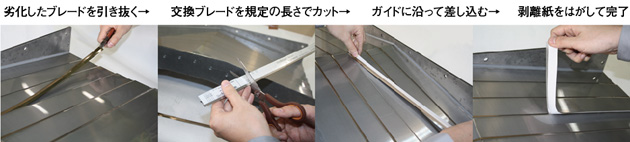

【QBCワイパー】
多様な切削屑や研削粉また切削液や研削液に適応した金属ワイパーブレードを、ビスを使用しないで容易に交換できるQBCワイパーは、磨耗ワイパーのメンテナンス(交換)を容易にし、カバー寿命を大幅に延長します。



動画再生

型式/動作説明

●水平移動型
軽量化と、新型ワイパーによる軽快な動作に加え、細部に至るまでの構造の見直し、改良によって摺動抵抗を大幅に軽減させたスムーズな動きと耐久性を実現しました。

水平移動平面型 水平移動箱型 水平移動傾斜型
水平移動平面型 水平移動箱型 水平移動傾斜型
動画再生
動画再生
動画再生

●水平移動平面型 + 垂直移動平面型
カバー自重による負荷を軽減させる徹底した軽量化を達成。新タイプ水平移動型とのベストマッチで、XY移動時のイナーシャを大幅に軽減しています。
●傾斜移動型
バンクを持つ傾斜移動型では、高レベルでの精度維持と安定動作が要求されます。傾斜移動型シャトルガードは、このテーマを、高いレベルで達成しています。
垂直移動型
動画再生


山型シャトルガードEOシリーズ

低コスト、短納期!
シャトルガードの特長をそのままに、更なる軽量化と標準化を図り、短納期と低コストを併せて実現したEOシリーズをラインアップ。新機械搭載だけでなく稼動機械の交換メンテナンス用としてもご用命ください。

仕様/選定表

※シャトルガードの仕様/選定表についてはお問い合わせください。

解決事例

磨耗が早くワイパー機能がNGとなってしまう問題、
移動型のテレスコカバーで故障してしまう問題を解決!
シャトルガードの解決事例集
