【ポストカバー標準寸法表】

■ポストカバー寸法選定

選定は次の4項目により標準寸法表からお選びください。

1. d2=D4+4mm
2. L ＞H1+H2+S
3. D1＞D3

4. W＜H1
　 W＜H2
　 W＜H3+H4

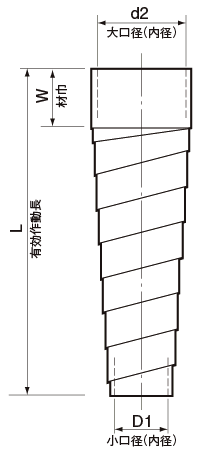

■標準寸法表

CAT No.	d2	D1	W	L
2618	26	20	20	180
2820	28	20		200
3020	30	22		200
3220	32	25		200
3225	32	24	25	250
3420	34	27		200
3425	34	26		250
3620	36	28		200
3625	36	27		250
3820	38	30		200
3825	38	29		250
4020	40	34		200
4025	40	33		250
4220	42	33		200
4225		32		250
4230		31		300
4420	44	35		200
4425		34		250
4430		33		300
4620	46	37		200
4625		35		250
4630		33		300

CAT No.	d2	D1	W	L
4820	48	40	30	200
4825	48	38		250
5020	50	42		200
5025		40		250
5030		38		300
5220	52	44		200
5225		42		250
5230		40		300
5520	55	44		200
5525		42		250
5530		40		300
6020	60	49		200
6025		47		250
6030		45		300
6520	65	54	35	200
6526		52		250
6530		50		300

■上記寸法表以外の特殊サイズも
　標準品扱いで製作いたします。

■取付け及び使用上の注意

《取付け上の注意》
①取付けは、必ず大口径側を上にセットしてください。ポストカバーに張り付けてあるラベルの文字「POST COVER」の向きに合わせて、ご使用ください。
②横型での使用はしないでください。

《定期点検》
①取付け部分及び作動範囲内に異常な突起等の無いことをご確認ください。
②定期注油を行なってください。(当社出荷時使用オイル：ＣＯＳＭＯ　ノンラストＰ１０２０)

■ポストカバーの使用方法

●取付は必ず、大口径を上にセットしてください。
　◎ポストカバーに付着した、塵等の異物を掻き落とす作業と、侵入を防止し、ガイド部分を完全に保護します。
●取付部分、および作動範囲に異常突起がないこと。
　◎正常な状態での使用は、安全保護の確保と破損防止になります。
●定期注油を行ってください。
　◎潤滑性のよいオイルの注油は、潤滑、防錆、防塵と耐久効果を著しく高めます。
